锁模二极管激光器

定义：采用有源、无源或者混合锁模技术来产生超短脉冲的二极管激光器。

二极管激光器可以用来产生超短脉冲，通过锁模技术或者增益关联技术。采用模式锁定方式产生的脉冲长度在0.5-5ps之间，脉冲重复率在1 GHz到几百 GHz之间。而一些极限情况下，脉冲重复率可以超过1 THz[9]。超快二极管激光器最主要的应用是在光纤通信系统中，激光器用来作为数据发射器或者全光信号处理的脉冲光源。

锁模二极管激光器中的技术

以下所述的技术都会用于锁模二极管激光器中：

有源锁模

有源锁模可以在激光谐振腔中结合光调制器。调制器可以是在未泵浦区域加调制电压或者在放大区域进行电流调制的电吸收调制器。

无源锁模

无源锁模依赖于谐振腔中的可饱和吸收器。这可以简单的是装置中的未泵浦部分。通常施加电偏压来调整吸收器的性质。然而，这种类型的吸收器的恢复时间相对较长。在某一个端面注入氮离子（N⁺，N²⁺）可以缩短恢复时间。这将会引入晶体缺陷，载流子可以在该处复合。

吸收器通常位于谐振腔末端，但是也可以放置在谐振腔的某一位置这样不同的脉冲可以在吸收器中相遇（对撞脉冲锁模）。

混合锁模

混合锁模（图1）是有源和无源锁模的结合。采用这种技术可以在外部控制脉冲时序，通有源锁模二极管激光器中一样，同时可以得到类似无源锁模二极管激光器中的较短的脉冲长度。

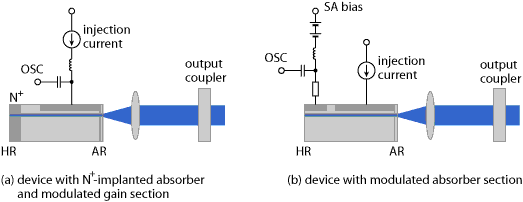

图1：两个外腔混合锁模二极管激光器的示意图。（a）采用了调制的注入电流和注入氮离子的饱和吸收器，（b）吸收区域被调制。

许多情况需要采用多片半导体结构，包含增益区域，同时还有吸收器或者调制区域，有时还有其它的部分，例如，重复率控制装置。

单片激光器与外腔激光器比较

当脉冲重复率低于10 GHz时，通常采用外腔装置，因为单片装置太长。激光器谐振腔的一段为半导体芯片再加上体光学元件合成一个整体，至少包含一个对准棱镜（例如，GRIN棱镜）和端镜。

另外一种技术方案是在由单模光纤绕成的环形激光谐振腔中加入半导体芯片。环形腔通常非常长，可以采用光纤器件。因此半导体器件可以是光纤耦合的半导体光放大器（SOA）。

外腔激光器具有如下优势：

1. 脉冲重复速率可以处于比较大的范围，并且可以通过移动端反射镜或者采用光纤绕制在光电换能器上的谐振腔来对其进行调谐。
2. —可以加入光滤波器来稳定辐射波长，或者将衍射光栅作为端镜（参考外腔二极管激光器）。
3. 即使脉冲重复速率很高，这时需要采用谐波锁模，外腔结构装置也很占优势，因为它们具有更低的激光器噪声，例如，在定时抖动方面。

因此，在单片激光器不适用的领域，外腔锁模激光器可以与锁模光纤激光器相比拟。然而，采用基本的锁模方式单片式装置结构更加紧凑，加工成本更低，并且辐射的脉冲非常稳定。

一些局限性

尽管锁模二极管激光器结构很紧凑坚固，很适宜于应用到光纤通信系统中，装置也存在一些局限性，使其无法发挥全部的性能潜力：

1. 脉冲能量是有限的，通常小于1 pJ。平均输出功率通常小于1 mW。由于上能态寿命很短，超快半导体激光器不适宜于脉冲重复速率小于1 GHz的情况，同步泵浦情况除外。
2. 半导体的增益带宽与脉冲长度匹配，约为几十个飞秒，但是得到的脉冲通常要更加长，至少几百个飞秒，甚至皮秒量级。形成脉冲的动力学过程比较复杂，例如，非线性相位变化与增益饱和相关，得到最优结果很难。
3. 得到的脉冲质量没有锁模光纤激光器中得到的脉冲质量好。尤其是存在一些由抗反射涂层中的瑕疵产生的附加的脉冲。另外，脉冲通常为啁啾脉冲，也就是说它们不是带宽受限的。
4. 定时抖动和其它脉冲参数的噪声比其它锁模激光器的要高。这是低功率的一个后果。

其它锁模半导体激光器

二极管激光器不是唯一可以实现锁模的半导体激光器。还有垂直外腔表面发射激光器，它是采用光泵浦的。这一装置可以产生更高的脉冲能量，平均输出功率可以达到几个瓦特，并且脉冲重复速率在一个很大的范围内工作，从几个 GHz到几十个 GHz。这一激光器可以应用到高脉冲重复率的情况，是锁模掺杂绝缘体激光器的竞争对手。

参考文献

[1] P. T. Ho et al., “Picosecond pulse generation with a cw GaAlAs laser diode”, Appl. Phys. Lett. 33 (3), 241 (1978)

[2] J. E. Bowers et al., “Actively mode-locked semiconductor lasers”, IEEE J. Quantum Electron. 25 (6), 1426 (1989)

[3] Y. K. Chen and M. C. Wu, “Monolithic colliding-pulse mode-locked quantum-well lasers”, IEEE J. Quantum Electron. 28 (10), 2176 (1992)

[4] P. J. Delfyett et al., “High-power ultrafast laser diodes”, IEEE J. Quantum Electron. 28 (10), 2203 (1992)

[5] P. P. Vasil'ev, “Ultrashort pulse generation in diode lasers”, Opt. Quantum Electron. 24, 801 (1992)

[6] D. J. Derickson et al., “Short pulse generation using multisegment mode-locked semiconductor lasers”, IEEE J. Quantum Electron. 28 (10), 2186 (1992)

[7] R. Ludwig and A. Ehrhardt, “Turn-key-ready wavelength-, repetition rate- and pulsewidth-tunable femtosecond hybrid modelocked semiconductor laser”, Electron. Lett. 31 (14), 1165 (1995)

[8] K. Sato et al., “Actively mode-locked strained-InGaAsP multiquantum-well lasers integrated with electroabsorption modulators and distributed Bragg reflectors”, IEEE J. Sel. Top. Quantum Electron. 2 (3), 557 (1996)

[9] S. Arahira et al., “Mode-locking at very high repetition rates more than terahertz in passively mode-locked distributed-Bragg-reflector laser diodes”, IEEE J. Sel. Top. Quantum Electron. 32 (7), 1211 (1996)

[10] K. Sato et al., “Frequency range extension of actively mode-locked lasers integrated with electroabsorption modulators using chirped gratings”, IEEE J. Sel. Top. Quantum Electron. 3 (2), 250 (1997)

[11] H. Yokoyama, “Highly stabilized mode-locked semiconductor diode lasers”, Rev. Laser Eng. 27, 750 (1999)

[12] E. Hashimoto et al., “High-frequency synchronized signal generation using semiconductor lasers”, IEEE Trans. Microwave Theory Technol. 47 (7), 1206 (1999)

[13] I. Ogura et al., “Precise operation-frequency control of monolithic mode-locked laser diodes for high-speed optical communication and all-optical signal processing”, Opt. Quantum Electron. 33, 709 (2001)

[14] L. A. Jiang et al., “Quantum-limited noise performance of a mode-locked laser diode”, Opt. Lett. 27 (1), 49 (2002)

[15] K. Sato, “Semiconductor light sources for 40-Gb/s transmission systems”, J. Lightwave Technol. 20 (12), 2035 (2002)

[16] C. M. DePriest et al., “Ultralow noise and supermode suppression in an actively mode-locked external-cavity semiconductor diode ring laser”, Opt. Lett. 27 (9), 719 (2002)

[17] L. A. Jiang et al., “Semiconductor mode-locked lasers as pulse sources for high bit rate data transmission”, J. Opt. Fiber Commun. Rep. 2, 1 (2005)

[18] J. J. Plant et al., “250 mW, 1.5 μm monolithic passively mode-locked slab-coupled optical waveguide laser”, Opt. Lett. 31 (2), 223 (2006)

[19] M. G. Thompson et al., “InGaAs quantum-dot mode-locked laser diodes”, IEEE J. Sel. Top. Quantum Electron. 15 (3), 661 (2009)

[20] L. Hou et al., “Mode locking at terahertz frequencies using a distributed Bragg reflector laser with a sampled grating”, Opt. Lett. 38 (7), 1113 (2013)
