参数 | 单位 | Ablator-PNIR-30 | Ablator-PNIR-50 | Ablator-PNIR-70 |
工作模式 | 脉冲 | 脉冲 | 脉冲 | |
中心波长 | nm | 1064 | 1064 | 1064 |
最大输出功率 | W | >30 | >50 | >70 |
PSO/POD 功能 | 支持 | 支持 | 支持 | |
重复频率 | MHz | 50-3000 | 50-3000 | 50-3000 |
脉冲宽度 | Ps | <10 | 10-15 | >15 |
脉冲数 | 1-10 | 1-10 | 1-10 | |
偏振 | 线性偏振 | 线性偏振 | 线性偏振 | |
消光率 | dB | >20 | >20 | >20 |
最大单脉冲能量 | uJ | <350 | <350 | <350 |
光束质量 | ≤1.3 | ≤1.4 | ≤1.5 | |
输出光斑直径 | mm | 2.0±0.3 | 2.0±0.3 | 2.0±0.3 |
功率稳定度 | % | <1 | <1 | <1 |
脉冲稳定度 | % | <1 | <1 | <1 |
输出光功率可调范围 | % | 0-100 | 0-100 | 0-100 |
工作环境 | ||||
输入电压 | VDC | 220 | 220 | 220 |
工作温度 | ℃ | 20-30 | 20-30 | 20-30 |
储存温度 | ℃ | 0-60 | 0-60 | 0-60 |
功率消耗 | W | 1500 | 1500 | 1500 |
体积 | mm | 738x506x195 | 738x506x195 | 738x506x195 |
重量 | KG | 75 | 75 | 75 |

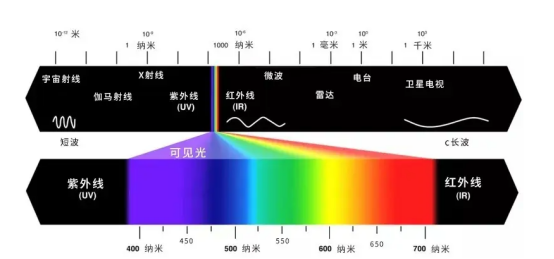

中心波长:指激光器的输出波长,是激光器输出激光光束的重要参数。不同的波长代表不一样光源如下图:
峰值功率(Peak power):这是脉冲激光器的专有名词,同时也是脉冲其光器的一项重要性能指标。它代表着单个脉冲所能达到的最高功率。单位为瓦特(W)。
脉冲宽度(Pulse width):简称脉宽,是指单个脉冲的持续时间,因此,它是一个时间衡量单位,有毫秒(ms)、微妙(us)、纳秒(ns)、皮秒(ps)、飞秒(fs)等各种量级。量级越小,激光作用持续时间越短。
最大单脉冲能量(Pulse energy):指的是单个脉冲携带的激光能量。是峰值功率与脉冲宽度的乘积。单位为焦耳(J)。例如但峰值功率为10千瓦,脉冲宽度为100纳秒的时候,脉冲能量E=10kW*100ns=1mJ。
脉冲重复频率(Pulse repetition rate):等同于一秒内脉冲重复出现的次数。单位为赫兹(Hz)。
输出功率(Average power):是指一个重复周期内单位时间所输出的激光能量。是脉冲能量与脉冲重复频率的乘积。单位为瓦特(W)。
峰值功率密度(Peak power density):是指单位面积内激光功率,由激光功率和激光起作用的面积共同决定的一项指标。单位为瓦特/平方厘米(W/CM2)。
还有其他:光束质量,发散角,光斑圆度,光斑直径等重要影响指标;
光束质量:光束质量的定义包括: 远场光斑半径、远场发散角、衍射极限倍数 U 、斯特列尔比、 M2 因子、靶面上的功率或环围能量比等。

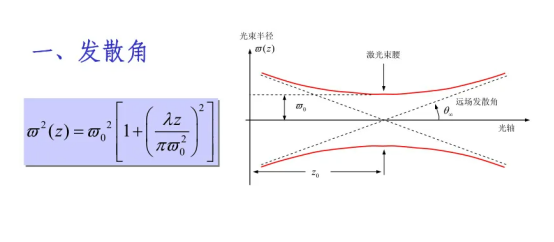

发散角:光束发散角是用来衡量光束从束腰向外发散的速度。在自由空间光通信的应用中需要非常低的光束发散角。具有非常小发散角的光束,例如光束半径在很长的传输距离内接近常数,被称为准直光束。
